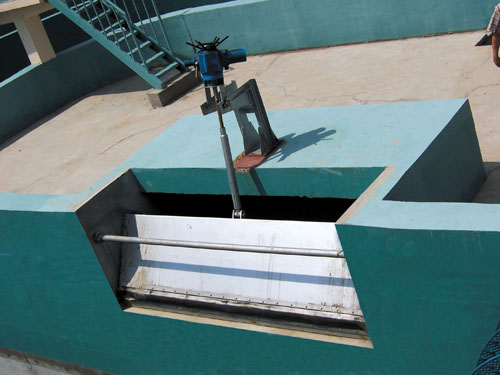

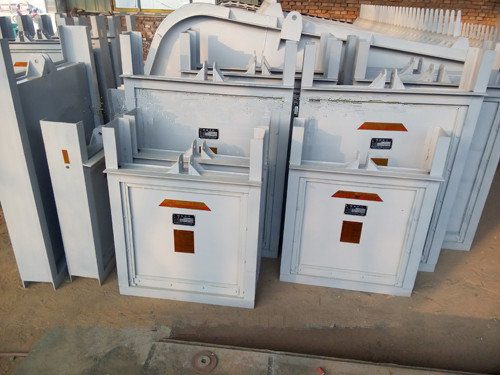

电动(手动)垂直式调节堰门技术说明
　　一、主要技术参数

设备编号	4-1M-1～12	4-11M-1～2	5-1M-1～4	6-2M-1～4	17-2M-1～4	17-3M-1～4
安装位置	生反池	生反池	二沉配水井	二沉池	污泥浓缩池	污泥浓缩池
型号	TY2500×500	TY1800×500	TY3000×800	TY1200×800	TY600×500	TY500×1000
数量	12套	2套	4套	4套	4套	4套
孔口尺寸	2500×500	1800×500	3000×800	1200×800	600×500	500×1000
平台至孔底高度（mm）	1400	1400	1300	2100	1100	2000
调节范围	0~100%	0~100%	0~100%	0~100%	0~100%	0~100%
止水形式	双吊点，全闭后四边止水			单吊点，全闭后四边止水
启闭形式	手电两用下开式	手电两用下开式	手电两用下开式	手电两用下开式	手动下开式	手动下开式
配套启闭机型号	IQ25F14	IQ20F14	IQ25F14	IQ20F14	QSY-2	QSY-2
启闭力	3T	2T	3T	2T	2T	2T
电机功率	0.78KW	0.4KW	0.78KW	0.4KW	/	/
电机防护等级	IP68	IP68	IP68	IP68	/	/
电机防护等级	F级	F级	F级	F级	/	/
工作制	间歇运转	间歇运转	间歇运转	间歇运转	间歇运转	间歇运转

　　二、主要结构及工作原理
　　堰门主要由电动驱动装置、连接杆、圆锥齿轮减速器、机座、螺杆、堰门本体(铜合金密封)护罩等部件组成。
　　电动堰门≥1800时采用双吊点垂直升降。
　　1、主要结构
　　(1) 门框由优质铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的滑轨。
　　门体为优质铸铁整体铸造的方形平板，并在迎水面自带“#”字形的加强筋，加强筋的间距为250-350mm之间。门体平面精加工。门体两侧精加工与门框侧槽配合，形成上下滑轨。堰板具有足够的强度以承受水压力，门板升降灵活。吊耳与门体整体浇铸，吊耳的销轴孔用镗床加工。
　　(2) 密封座采用铜合金(厚度不小于8mm)制造，所有安装用的紧固体均为不锈钢0Cr19Ni9(304)。
　　(3)楔块：为达到堰门的止水效果，堰门两侧设置楔块，楔块用铸铁制成。
　　⑷螺杆设计满足堰门升降的需要，具备足够的强度和稳定性，无弯曲和变形。丝杆由不锈钢420圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，堰门处于关闭位置时，螺纹超出启闭机50mm。
　　(5)双吊点电动驱动装置通过传动轴与两端的圆锥齿轮减速箱(位于启闭机座上)联结，由圆锥齿轮减速箱同步驱动二螺杆带动堰门升降。电机转速不大于1500r/min，电源供给为380V，50Hz，3相。防护等级IP65，驱动装置选用AUMA、Rotork、SIPOS等国际知名品牌产品，润滑充分，并设有行程控制开关及过力矩保护装置。电动驱动装置的控制装置与机械机构合为一体。
　　调节堰门有现场开度指示，同时有4~20mA的信号输出至PLC，同时接收PLC对堰门的开度自动控制功能。
　　2、工作原理
　　堰门由启闭机带动启闭螺母转动，在梯形螺纹作用下使丝杆带动堰门上下运行，从而达到调节或疏通水流作用。
