弧形格栅除污机由弧形栅条 、齿耙臂及其支座 、机架、带过扭保护机构的驱动装置 、具有缓冲作用的撇渣耙和导渣板以及控制柜等组成 。

　　耙臂在驱动装置带动下绕弧形栅条中心回转，当齿耙进入栅条间距后，即开始除污动作，被栅条拦截的渣沿栅条上移，当齿耙触及撇渣耙后，渣在齿耙和撇渣板相对运动的作用下，把栅渣撇出并经导渣板卸至输送器，完成一个除污动作，而齿耙在越过撇渣后，撇渣耙在缓冲器的作用下缓慢复位。这种格栅除污机适用于细格栅或较细的中格栅，其结构紧凑，动作简单规范，但是对栅渣的提升高度有限，不适于在较深的格栅井中使用 。

　　弧形格栅除污机主要用于较浅的沟渠 ，栅条间距 5-40mm , 分为旋臂式和摇臂式。旋臂式弧形格栅除污机结构示意图见图1，摇臂式格栅除污机及其结构示意图见图2

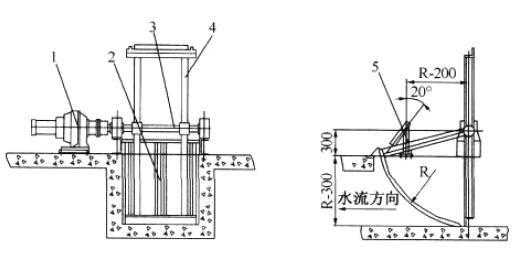

　　图1 旋臂式弧型格栅除污机及其结构示意图

　　1—驱动装置 ;2—弧形栅条 ;3—主轴;4—齿耙装霓 ;5—卸料机构

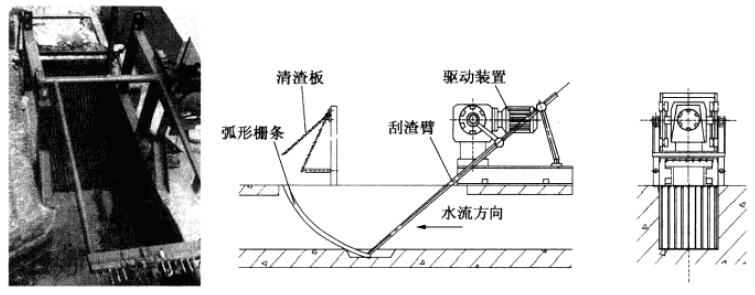

　　图2 摇臂式弧型格栅除污机及其结构示意图
